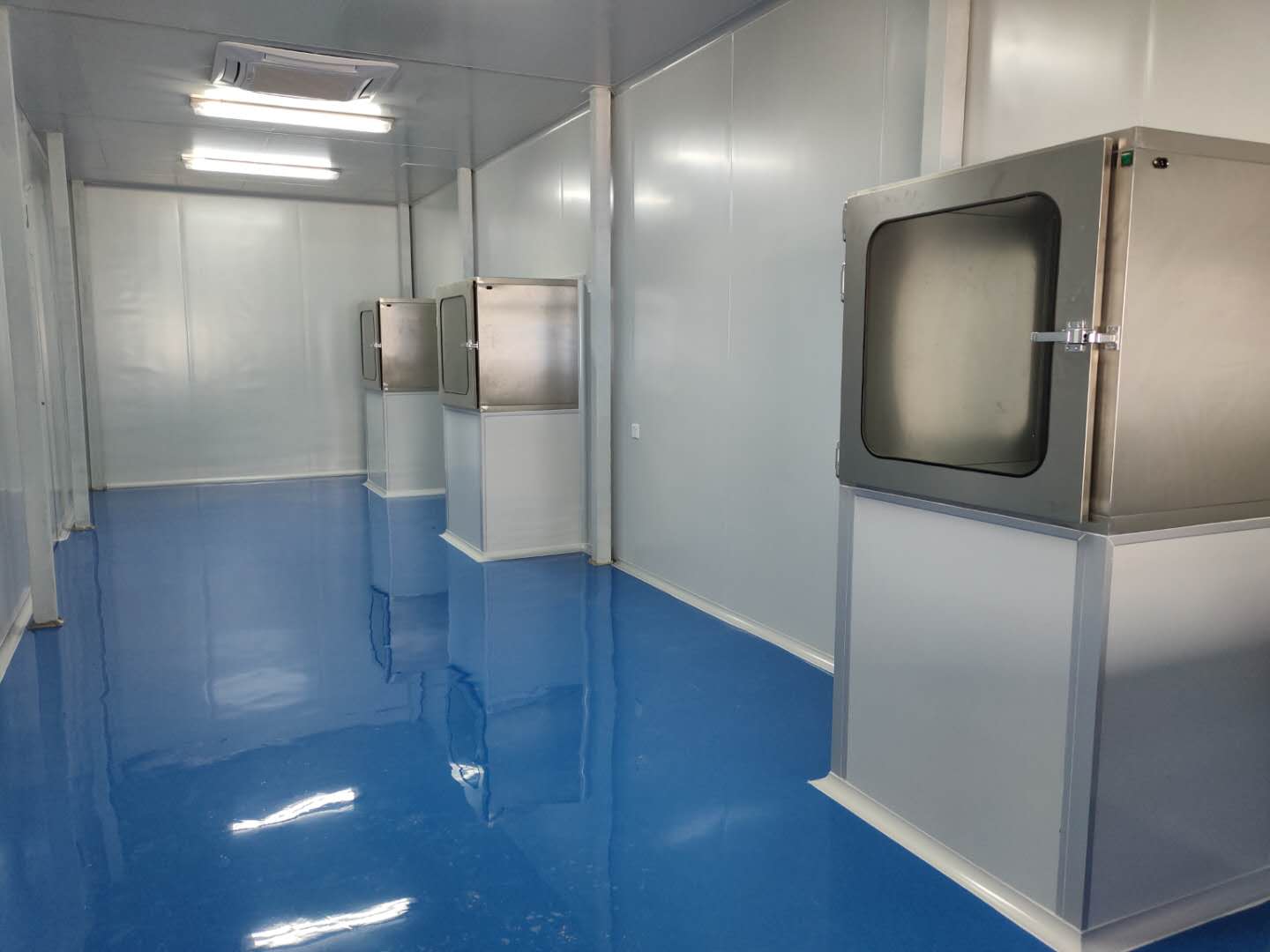

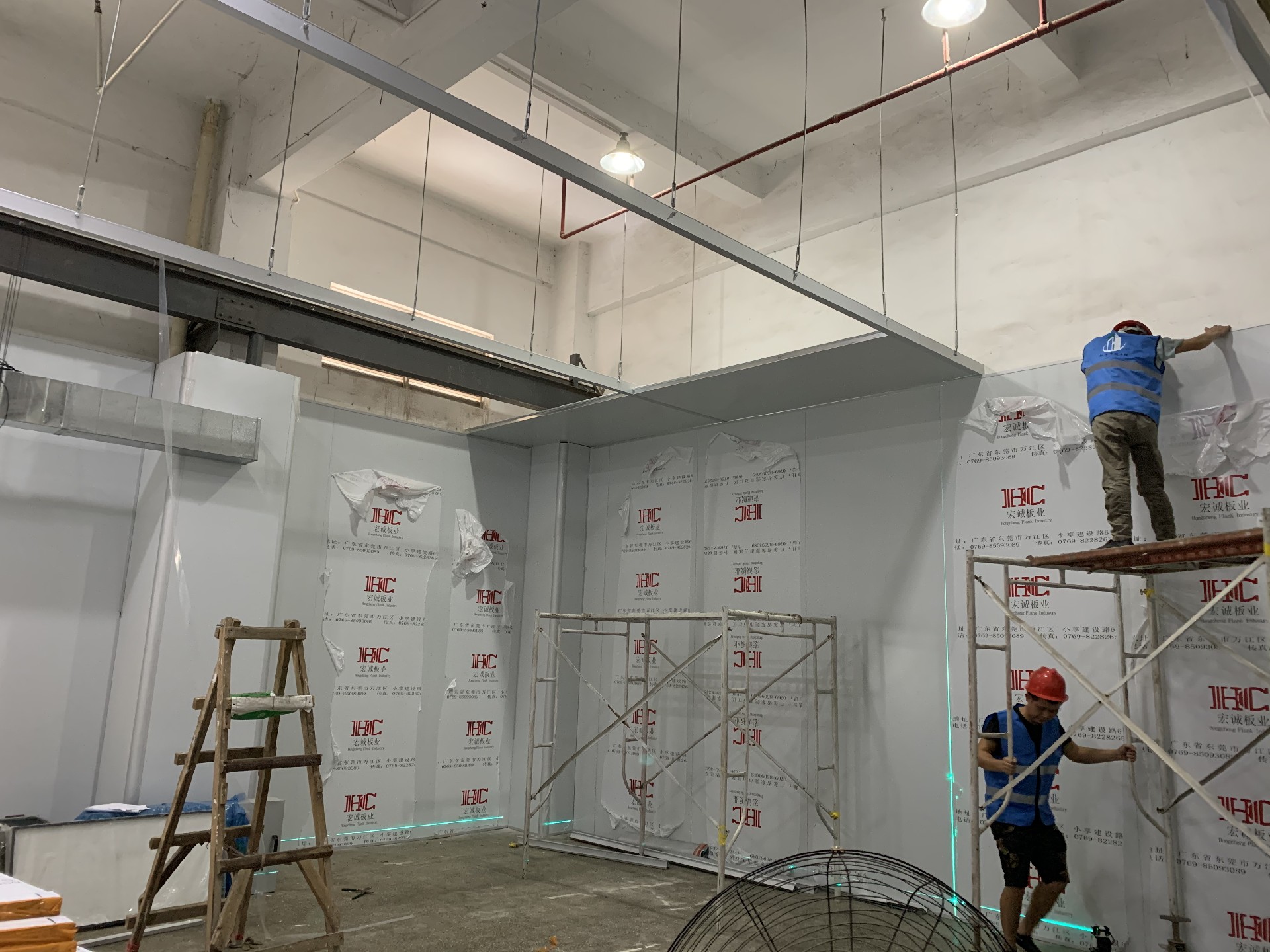

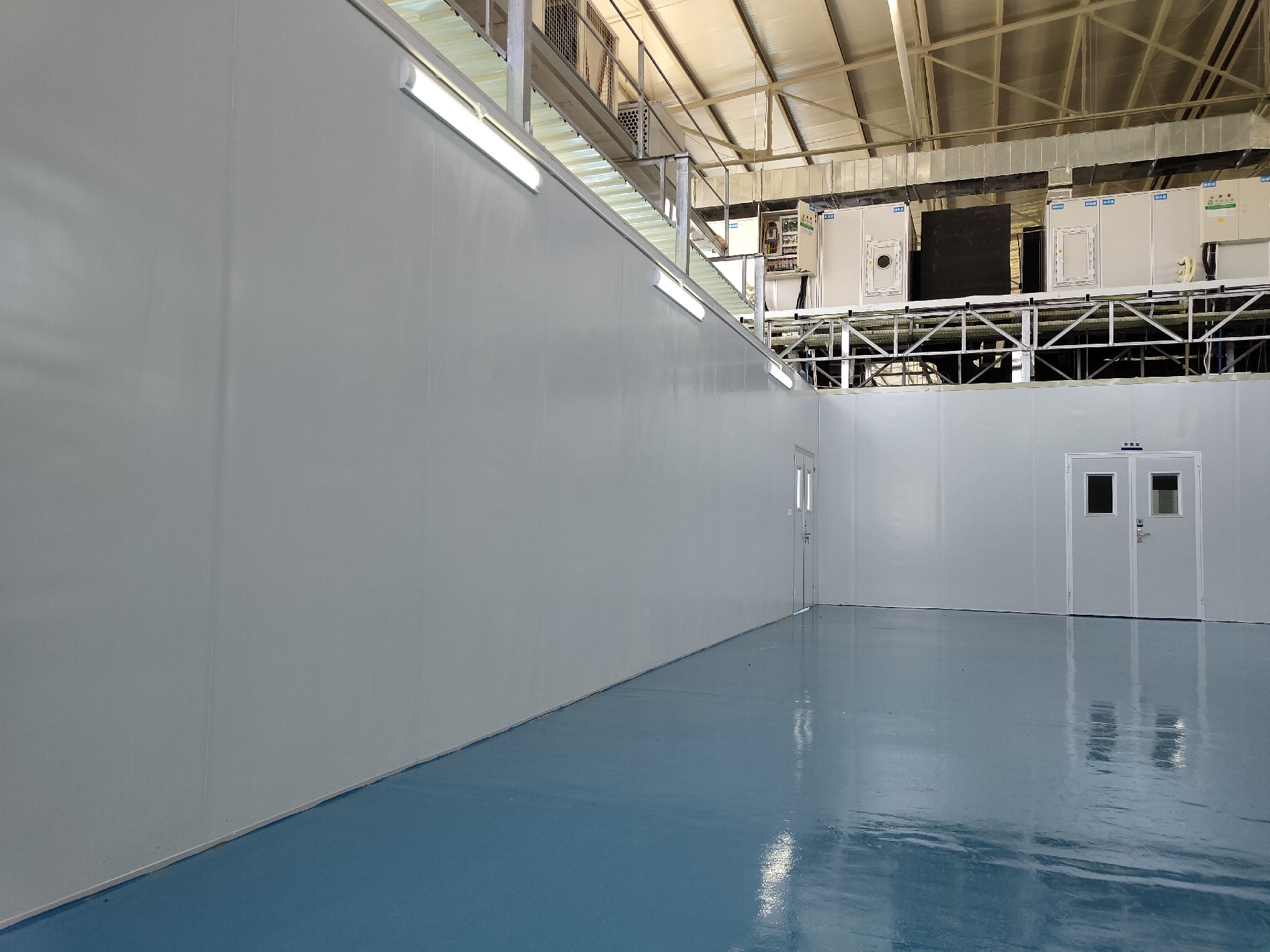

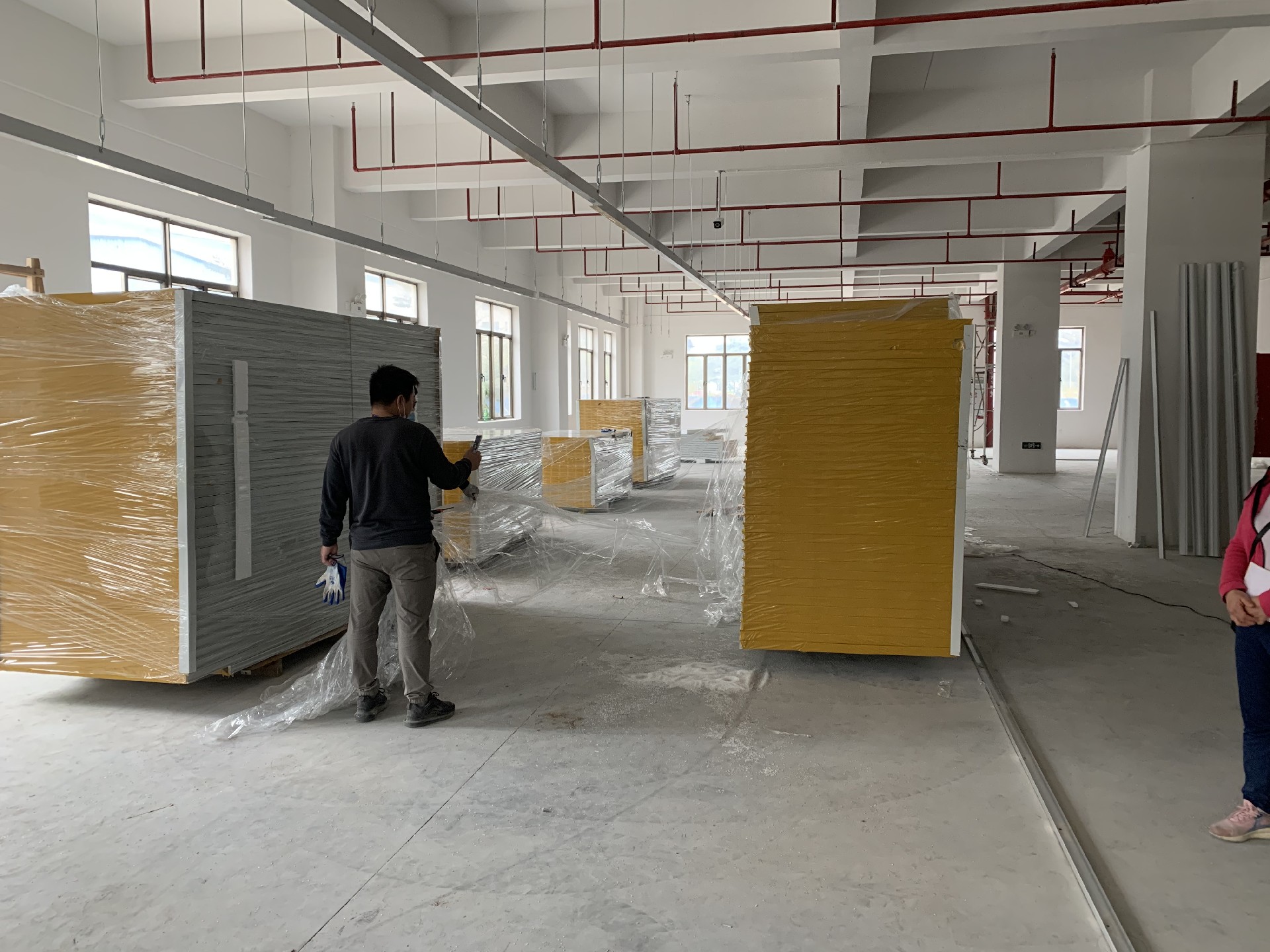

在当今高科技产业蓬勃发展的浪潮中,洁净车间工程宛如一颗璀璨的明珠,为众多行业的生产制造环节提供了至关重要的保障。它宛如一个精心打造的微观世界,以其高度洁净的环境,为产品的质量和精度保驾护航,满足了严苛的生产环境要求。以下是一个关于洁净车间工程的精彩案例,让我们一同领略如何通过精心的规划、设计与施工,缔造出一个符合高标准的洁净生产空间。 一、项目背景 某电子科技公司在高精度电子元器件领域深耕细作,其产品凭借卓越的性能广泛应用于通信、医疗、航空航天等关键领域。随着市场需求的持续攀升,公司毅然决定扩大生产规模,着手建设一座全新的洁净车间,旨在满足日益增长的产品质量要求以及对生产效率的更高追求。 二、项目需求 该洁净车间工程身负重任,需满足一系列严格的要求: 1. 空气洁净度等级:依据不同的生产工艺,部分核心区域的空气洁净度要求达到 ISO 5 级(百级),这意味着每立方米空气中直径大于等于 0.5 微米的微粒子数不得超过 3520 个;其余区域则需达到 ISO 7 级(万级),相应的微粒子数限制在 352000 个以内。如此高的洁净度要求,旨在确保电子元器件在生产过程中不受微粒子污染,保证产品的性能和质量。 2. 温度和湿度控制:为了使生产设备能够稳定运行,产品质量保持稳定,车间内的温度需精确保持在 22±2℃的范围内,而湿度则要控制在 50%±5%RH。任何微小的温度或湿度波动都可能对生产过程和产品质量产生不利影响,因此,对温湿度的精准控制是该项目的关键之一。 3. 静电防护:电子元器件对静电极为敏感,静电放电可能会对其造成永久性损坏。因此,车间内的静电电位必须严格控制在±100V 以内。为了实现这一目标,需要从地面、设备、工作台到人员操作等各个环节采取全面的静电防护措施,确保静电不会对生产过程和产品造成危害。 4. 噪声控制:一个安静舒适的工作环境对于员工的工作效率和身心健康至关重要。在该洁净车间内,工作区域的噪声水平不得超过 65dB(A)。这就要求在工程设计和施工过程中,对各种可能产生噪声的设备和系统进行精心的选型和优化,采取有效的隔音、减震措施,以降低噪声对工作环境的影响。 三、工程设计 面对如此复杂而严格的项目需求,一支经验丰富、专业精湛的洁净工程团队承担起了这一重任。他们深入研究项目需求,结合行业先进技术和经验,进行了全面而细致的工程设计。 1. 平面布局 设计团队根据生产工艺流程和设备布局,对车间进行了科学合理的功能区域划分。生产区作为核心区域,占据了车间的主要空间,按照不同的生产工序和产品类型进行了细分;辅助生产区则围绕生产区布置,包括设备维修间、物料储存间等,为生产提供了有力的支持;人员净化区和物料净化区分别设置在车间的入口处,人员和物料需经过严格的净化程序才能进入生产区,确保不会将外部污染物带入洁净区域。各区之间通过洁净通道和传递窗相连,通道内保持一定的正压,防止不同区域之间的空气交叉污染。传递窗采用互锁装置,确保在同一时间只能打开一侧的门,进一步保障了洁净度。 2. 空气净化系统 空气净化系统是洁净车间的核心组成部分,其设计的合理性和运行的稳定性直接关系到车间的空气洁净度。该项目采用了三级过滤系统,确保送入车间内的空气达到所需的洁净度等级。初效过滤器安装在新风入口处,主要用于过滤空气中的大颗粒灰尘和杂质;中效过滤器位于风机之后,进一步过滤较小的颗粒污染物;高效过滤器(HEPA)则安装在送风口处,能够过滤掉空气中直径大于等于 0.3 微米的微粒子,过滤效率高达 99.97%以上。同时,为了保证车间内有足够的新鲜空气供应,并维持正压状态,防止外部污染物进入,设计团队还配置了新风系统。新风系统通过管道将室外新鲜空气引入车间,经过初效、中效过滤后,与回风混合,再经过高效过滤后送入室内。通过对新风量和回风量的合理调节,可以有效地控制车间内的正压值。 3. 温湿度控制系统 为了实现对车间内温度和湿度的精确控制,设计团队采用了中央空调系统与加湿器、除湿机相结合的方式。中央空调系统负责调节车间内的温度,通过制冷、制热循环,将室内温度稳定在 22±2℃的范围内。加湿器和除湿机则用于调节室内湿度,当湿度低于设定值时,加湿器自动启动,向空气中喷射水雾,增加湿度;当湿度高于设定值时,除湿机开始工作,将空气中的水分凝结排出,降低湿度。为了确保温湿度控制系统的精确性和稳定性,系统采用了先进的自动控制技术,通过在车间内不同位置设置温湿度传感器,实时监测室内的温湿度变化,并将数据传输至控制系统。控制系统根据预设的参数和实际监测数据,自动调整空调系统、加湿器和除湿机的运行状态,实现对温湿度的精确控制。 4. 静电防护系统 静电防护是洁净车间工程中不可忽视的重要环节。在该项目中,车间地面铺设了防静电地板,地板表面电阻值在 10^6 - 10^9Ω 之间,能够有效地将人体和设备产生的静电导入地下。同时,在设备、工作台和人员操作区域均安装了防静电接地装置,确保静电能够及时释放。此外,为了进一步消除进入车间的人员和物料所携带的静电,在人员净化区和物料净化区分别设置了静电消除器。人员在进入车间前,需先通过静电消除器,将身上的静电消除掉;物料在进入车间前,也需经过静电消除处理,确保其表面静电电位低于±100V。通过以上全方位的静电防护措施,有效地降低了静电对电子元器件的危害,保障了生产过程的顺利进行。 5. 噪声控制措施 为了满足车间内对噪声控制的严格要求,设计团队在工程设计阶段就采取了一系列措施。首先,在空调系统、通风设备和生产设备的选型过程中,优先选用低噪声设备。这些设备在设计和制造过程中,采用了先进的降噪技术和优化的结构设计,能够有效地降低运行时产生的噪声。其次,对于一些不可避免会产生较大噪声的设备,如风机、水泵等,设计团队采取了隔音、减震措施。在设备安装位置设置减震垫,减少设备振动传递到建筑物结构上;同时,在设备周围安装隔音罩或隔音墙,将噪声源封闭起来,降低噪声向外传播的强度。此外,在车间内的墙壁、天花板等部位,还设置了吸音材料,如吸音棉、吸音板等,进一步吸收和降低车间内的噪声水平。通过以上综合措施的实施,车间内的噪声得到了有效的控制,工作区域的噪声水平始终保持在 65dB(A)以下,为员工创造了一个安静舒适的工作环境。 四、工程施工 工程施工是将设计方案转化为实际成果的关键阶段,其质量和进度直接影响到整个项目的成败。在该洁净车间工程的施工过程中,施工团队严格按照洁净车间工程的施工规范和标准进行操作,精心组织,科学管理,确保了工程质量和进度的双丰收。 1. 施工前准备 施工前,施工团队对施工现场进行了全面而细致的清理和消毒工作。他们清除了现场的杂物、灰尘和建筑垃圾,对地面、墙壁、天花板等表面进行了彻底的清洁和消毒,确保施工环境符合洁净要求。同时,为了提高施工人员的专业素质和安全意识,施工团队对所有参与施工的人员进行了系统的专业培训,内容包括洁净车间施工的流程、技术要求、质量标准以及安全注意事项等。通过培训,施工人员熟悉了施工过程中的各项要求和操作规范,为工程的顺利施工奠定了坚实的基础。 2. 围护结构施工 车间的围护结构是保证车间洁净度的重要屏障,其施工质量直接关系到车间的密封性能和洁净效果。该项目的围护结构采用了彩钢板夹心岩棉板,这种材料具有良好的保温、隔热和防火性能,同时其表面平整度高,易于清洁和维护。在施工过程中,施工团队严格控制彩钢板的安装精度和平整度,确保每一块彩钢板的拼接紧密无缝。对于门窗洞口等部位,施工团队采用了特制的密封材料进行密封处理,进一步提高了围护结构的密封性。在完成围护结构的安装后,施工团队还对其进行了严格的检漏测试,采用专业的检漏设备对围护结构的每一个拼接缝、门窗洞口等部位进行检测,确保围护结构无渗漏现象。 3. 净化设备安装 空气净化设备、空调系统、温湿度控制设备等是洁净车间的核心设备,其安装质量直接影响到整个系统的运行效果和洁净度。在设备安装过程中,施工团队严格按照设计要求和设备安装说明书进行操作,确保每一台设备的安装位置准确无误,连接牢固可靠。对于高效过滤器等关键设备的安装,施工团队更是格外谨慎,他们在安装前对过滤器进行了严格的外观检查和检漏测试,确保过滤器无破损、无泄漏。在安装过程中,施工人员身着洁净服,佩戴手套和口罩,采用专业的工具和方法进行操作,避免对过滤器造成污染。安装完成后,施工团队再次对过滤器进行检漏测试,确保其安装质量符合要求。 4. 管道系统施工 车间内的管道系统包括通风管道、空调水管、工艺管道等,它们犹如车间的“血管”,负责输送空气、水和各种工艺介质。管道系统的施工质量不仅关系到系统的正常运行,还直接影响到车间的洁净度和生产安全。在施工过程中,施工团队严格按照管道施工规范进行操作,确保每一道管道的焊接质量和密封性。对于通风管道和空调水管,施工团队采用了不锈钢材质,并在焊接过程中采用氩弧焊技术,确保焊缝均匀、牢固、无渗漏。对于工艺管道,施工团队根据不同的介质特性和工艺要求,选用了合适的管材和连接方式,并进行了严格的压力试验和泄漏检测。同时,为了便于日后的维护和管理,施工团队对管道进行了详细的标识,标明管道的介质流向、名称、规格等信息。在管道安装完成后,施工团队还对其进行了保温处理,采用优质的保温材料,确保管道的保温性能符合设计要求,减少能量损失。 5. 电气工程施工 电气工程是洁净车间工程的重要组成部分,它为车间内的各种设备和系统提供了稳定可靠的电力供应。在电气工程施工过程中,施工团队严格按照电气施工规范进行布线和接线,确保每一根电线的敷设合理、整齐、牢固,接线正确可靠。对于电气设备的安装,施工团队严格按照设备安装说明书进行操作,确保设备的安装位置符合要求,接地良好。同时,为了确保电气系统的安全可靠运行,施工团队还配备了专业的电气调试人员,对电气系统进行了全面的调试和检测。他们对每一个配电箱、开关、插座等进行了仔细的检查和测试,确保其功能正常;对电气设备的运行参数进行了调整和优化,确保其运行稳定;对电气系统的接地电阻进行了测量,确保接地可靠。通过以上严格的施工和调试措施,保证了电气工程的质量和安全,为洁净车间的正常运行提供了有力的保障。 五、项目验收 经过数月的艰苦奋战,洁净车间工程顺利竣工。然而,这并不意味着项目的结束,而是一个新的开始。为了确保工程质量符合设计要求和相关标准,项目团队进行了严格的项目验收工作。 1. 空气洁净度检测 空气洁净度是洁净车间最重要的指标之一,直接关系到产品的质量和生产环境的安全性。验收团队采用专业的尘埃粒子计数器对车间内的空气洁净度进行了全面检测。检测过程中,他们在车间内不同位置设置了多个采样点,按照规定的采样时间和流量进行采样,并对采集到的空气样本进行分析和计数。经过严格的检测,结果表明各区域的空气洁净度均达到了设计要求,其中部分区域的洁净度甚至优于 ISO 5 级标准,这充分证明了空气净化系统的设计和施工质量达到了行业领先水平。 2. 温湿度检测 温湿度的稳定性对于电子元器件的生产至关重要。验收团队通过在车间内不同位置设置温湿度传感器,对车间内的温湿度进行了连续监测。监测数据显示,车间内的温度始终保持在 22±2℃的范围内,湿度控制在 50%±5%RH 的范围内,波动极小,完全符合设计要求和生产工艺的需要。这得益于温湿度控制系统的精确设计和高效运行,以及施工团队在施工过程中对每一个细节的严格把控。 3. 静电检测 静电防护是洁净车间工程中的关键环节之一。验收团队使用专业的静电测试仪对车间内的静电电位进行了检测。他们在设备、工作台、人员操作区域等多个位置进行了测量,结果显示车间内的静电电位均控制在±100V 以内,符合静电防护要求。这表明静电防护系统的设计和施工是有效的,能够为电子元器件的生产提供可靠的静电防护保障。 4. 其他检测项目 除了以上主要检测项目外,验收团队还对车间的噪声水平、围护结构的密封性、设备的运行性能等进行了全面检测。检测结果表明,车间内的噪声水平低于 65dB(A),围护结构无渗漏现象,设备运行稳定可靠,各项指标均符合设计要求和相关标准。 六、项目成果 该洁净车间工程的成功实施,为企业的发展注入了强大的动力,带来了显著的成果。 1. 提高产品质量 洁净的生产环境为电子元器件的生产提供了可靠的保障,有效减少了空气中的微粒子、细菌等污染物对产品的影响,显著提高了产品的质量和可靠性。企业生产的电子元器件在性能和质量方面得到了客户的高度认可,产品市场竞争力大幅提升,为企业赢得了更广阔的市场空间。 2. 提升生产效率 合理的平面布局、先进的生产设备以及舒适的工作环境,使得员工的工作效率得到了极大的提高。同时,洁净车间的稳定运行减少了因生产环境问题导致的设备故障和停机时间,进一步提高了生产效率。企业的产能得到了有效释放,能够更好地满足市场需求,为企业的发展壮大奠定了坚实的基础。 3. 增强企业竞争力 在当今竞争激烈的市场环境下,拥有高标准的洁净车间已成为企业在行业竞争中的重要优势。该项目的成功实施,不仅为企业树立了良好的形象,提升了企业的品牌价值,还增强了企业的市场竞争力。企业凭借先进的生产设施和卓越的产品质量,赢得了众多客户的信赖和合作机会,为企业的长远发展奠定了坚实的基础。 综上所述,这个洁净车间工程案例是一次成功的实践,充分展示了通过科学的设计、规范的施工和严格的验收,能够打造出一个满足高标准要求的洁净生产环境。它不仅为企业的生产提供了有力保障,推动了企业的技术创新和产品升级,也为其他类似项目的建设提供了宝贵的经验和借鉴。相信在未来,洁净车间工程将继续在高科技产业的发展中发挥重要作用,为推动各行业的进步做出更大的贡献。
